| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | CoatTech |
| Chứng nhận: | CE |
| Số mô hình: | Bbooth-7 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | USD5000-USD10000/SET |
| chi tiết đóng gói: | Với phim và thùng carton thông thường |
| Thời gian giao hàng: | 15 ngày sau khi gửi tiền |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 30 bộ/tháng |
| tên: | Buồng phun cỡ lớn | Nguồn cấp:: | 380V/50HZ/3Ph hoặc Tùy chọn khác |
|---|---|---|---|
| Sử dụng năng lượng:: | Diesel, gas, hơi nước, điện hoặc tùy chọn khác | Cánh cửa chính:: | Kiểu gấp hoặc kiểu cán điện |
| động cơ:: | Thương hiệu Trung Quốc hoặc Thương hiệu nhập khẩu | Hệ thống điều khiển:: | Kiểu chuyển đổi hoặc điều khiển màn hình cảm ứng PLC |
| TƯỜNG:: | Vỏ kim loại, EPS, len đá PU cho tùy chọn | Màu sắc:: | Trắng hoặc tùy chọn khác |
| Ứng dụng:: | Xe buýt/xe tải hoặc các sản phẩm kim loại khác | Nguồn năng lượng:: | nước, điện, gas |
| Lớp phủ: | 10-50um | Kích thước:: | Theo yêu cầu |
| Mức tiếng ồn: | ≤80db | Kích thước: | To lớn |
| Vật liệu: | Thép | Sử dụng: | Sơn ô tô, sơn nội thất, sơn công nghiệp |
| Màu sắc: | Trắng/Tùy chỉnh | hệ thống lọc: | Bộ lọc trần, Bộ lọc sợi thủy tinh, Bộ lọc than hoạt tính |
| Loại cửa: | Cửa cuốn/Tùy chỉnh | Loại sản phẩm: | Thùng phun nước |
| Thắp sáng: | Đèn LED | Hệ thống sưởi ấm: | Đầu đốt thương hiệu Riello |
| luồng không khí: | 25000m³/giờ | Hệ thống điều khiển: | bảng điều khiển plc |
| Sức mạnh: | 18,5KW/Tùy chỉnh | Điện áp: | 3*380V 1*220V |
| Làm nổi bật: | buồng sơn nội thất xe buýt,phòng sơn nội thất màu trắng,xe buýt kích thước lớn buồng phun |
||

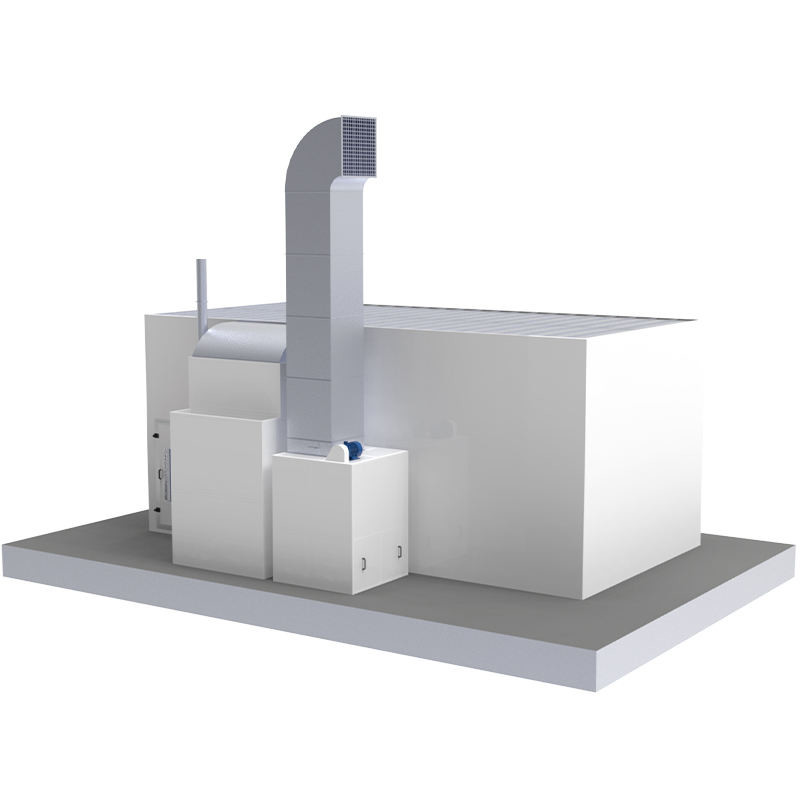

Chuỗi ống vuông và khung nhôm để lắp đặt đơn vị không khí trong buồng phun
Thiết lập đơn vị không khí của phòng phun bao gồm đầu vào không khí từ bên và khí thải từ phía sau, sử dụng
hàn ống vuông và khung tee nhôm với sơn trắng và độ bền cao máy chế tạo 20mm
Mặt nạ vải đá dày. thiết kế này đảm bảo quản lý lưu lượng không khí hiệu quả, duy trì không khí sạch
Thiết bị lắp đặt đơn vị không khí mạnh mẽ hỗ trợ hoạt động tối ưu
của phòng phun, nâng cao chất lượng sơn tổng thể.
|
Bên trong. kích thước |
15000 × 5000 × 5000 mm (L × W × H) |
|
bên ngoài kích thước |
15130 × 6890 × 5600 mm (L × W × H) |
| Tầng hầm. | Có 2 hàng 30x4 thép phẳng + ₹8 xoắn thép sàn lưới (24 miếng) ở cả hai bên của mặt đất (lựa chọn bên tường xả) |

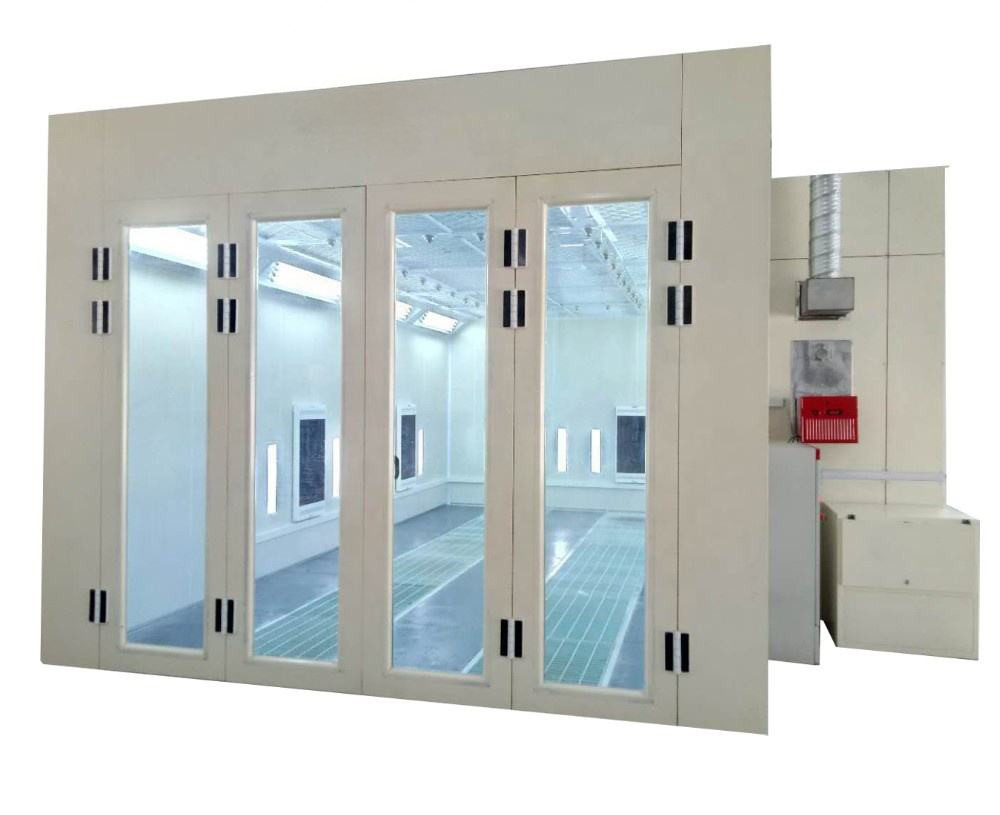

| cửa trước | Kích thước cửa: 4000 × 4600mm (W × H), cửa cong bằng kim loại, 4 lá cửa, cửa sổ thủy tinh thô vuông, điền: EPS.và cổng có thể được trang bị màn tròn điện) |
| cửa hoạt động |
2 bộ, kích thước cửa làm việc: 800 × 2000mm (W × H), được trang bị Khóa áp suất và cửa sổ quan sát thủy tinh |
| tấm tường |
Bảng tường EPS, chiều rộng hiệu quả 1150mm, tổng độ dày 70mm, Độ dày tấm thép màu: 0,426mm, màu trắng, các cạnh thép bị niêm phong ở cả hai bên; (lông đá, PU tùy chọn) |
| mái nhà |
Bảng tường EPS, chiều rộng hiệu quả 1150mm, tổng độ dày 50mm, Độ dày tấm thép màu: 0,426mm, màu trắng, các cạnh thép bị niêm phong ở cả hai bên; (lông đá, PU tùy chọn) |
| ánh sáng |
Ánh sáng phía trên: 20 nhóm × 4 bộ = 80 bộ đèn 18W Ánh sáng vòng eo: 22 nhóm × 4 bộ = 88 bộ ống đèn 18W, LED ống đèn, hộp đèn chống nổ Ánh sáng ≥1000Lux |
|
Đơn vị không khí cài đặt |
Không khí vào từ bên, khí thải từ phía sau, ống vuông hàn + khung tee nhôm, sơn trắng, mặt nạ vải đá dày 20mm được chế tạo bằng máy mạnh mẽ |
|
Trang điểm Đơn vị không khí (2 nhóm) |
Mỗi nhóm được trang bị 2 quạt ly tâm hai đầu vào rotor bên ngoài, công suất động cơ duy nhất: 7.5KW; tổng lưu lượng: 40000m3 / h, tốc độ gió không tải: 0.25m / s; máy ức chế điều chỉnh khí khí,chu kỳ khởi động bộ đệm khí . |
|
Mệt mỏi Đơn vị không khí (2 nhóm) |
Mỗi nhóm được trang bị 1 quạt ly tâm hai đầu vào, động cơ lăn, công suất động cơ duy nhất: 11KW; tổng lưu lượng: 4000m3 / h, tốc độ gió không tải: 0,25m / s; máy giảm nhiệt điều chỉnh bằng tay. |
|
Sưởi ấm Hệ thống (2 bộ) |
Mỗi nhóm được trang bị một lò đốt diesel Riello RG5S với một công suất nhiệt tối đa là 26.000KW; được trang bị lò trao đổi nhiệt thép không gỉ 304; sơn tăng nhiệt độ: 20 °C (từ 0 °C đến 20 °C trong trạng thái phun); sơn nướng:10-15 phút (từ 20 °C đến 60 °C) tình trạng sơn. (Sản phẩm sưởi ấm bằng khí tự nhiên, sưởi ấm bằng điện sưởi ấm ống, và sưởi ấm đèn nướng hồng ngoại có thể được chọn) |
|
lọc hệ thống |
1Pông lọc cơ bản cung cấp không khí: Cấp độ EN 779: G3 2 lọc hiệu suất thấp: viscose ba chiều toàn chiều; mức EN799: F5, 3 Bộ lọc chăn bông chống sơn bằng sợi thủy tinh: EN 779 Mức độ: G3; 4. lọc hạt carbon hoạt động: hấp thụ benzen và xylen trong khí thải |
| Hệ thống điều khiển điện tử | Sơn xịt, sơn xịt sưởi ấm, sơn nướng, cài đặt thời gian sấy, công tắc ánh sáng, đèn chỉ số lỗi, bộ điều khiển nhiệt độ, công tắc điện, công tắc dừng khẩn cấp, đồng hồ, giới hạn nhiệt độ, Ammeter, voltmeter, máy đo áp suất, báo động áp suất |
|
Đường ống dẫn hệ thống
|
Mỗi nhóm không khí và khí thải được trang bị 4 phần có ống dẫn không khí thẳng 10 00 x 10 00 x 1000 mm, 1 phần có khuỷu tay 90 ° 10 00 x 10 00 mm và 1 phần có khuỷu tay 45 ° 10 00 x 10 00 mm; |
| tổng công suất | 56KW. |

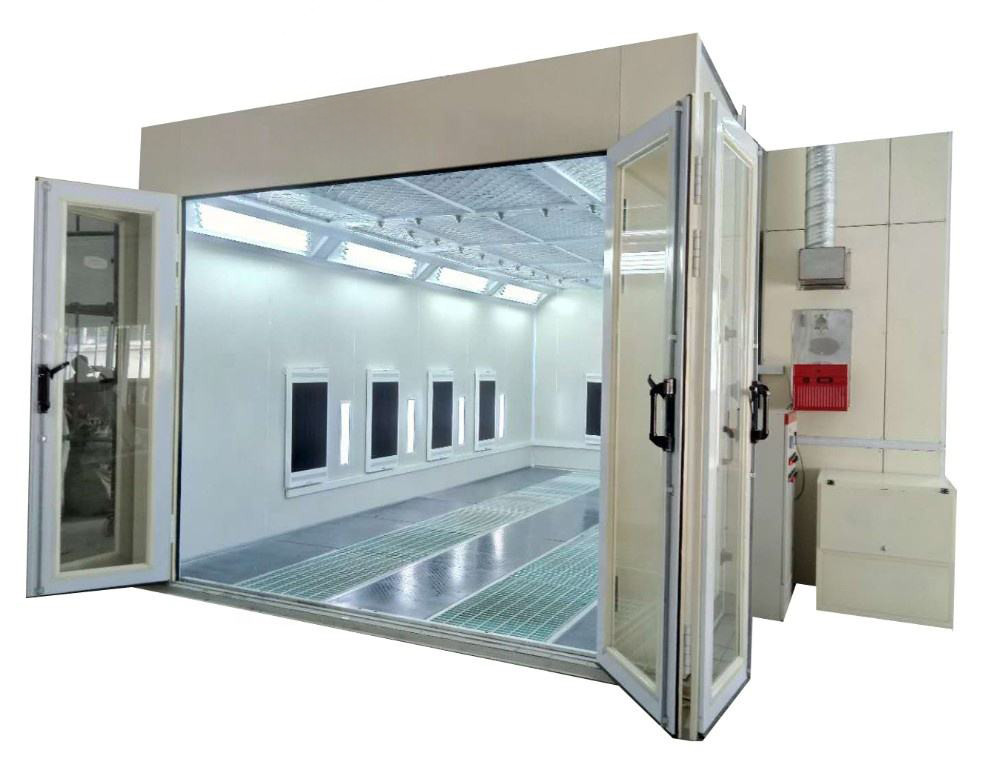

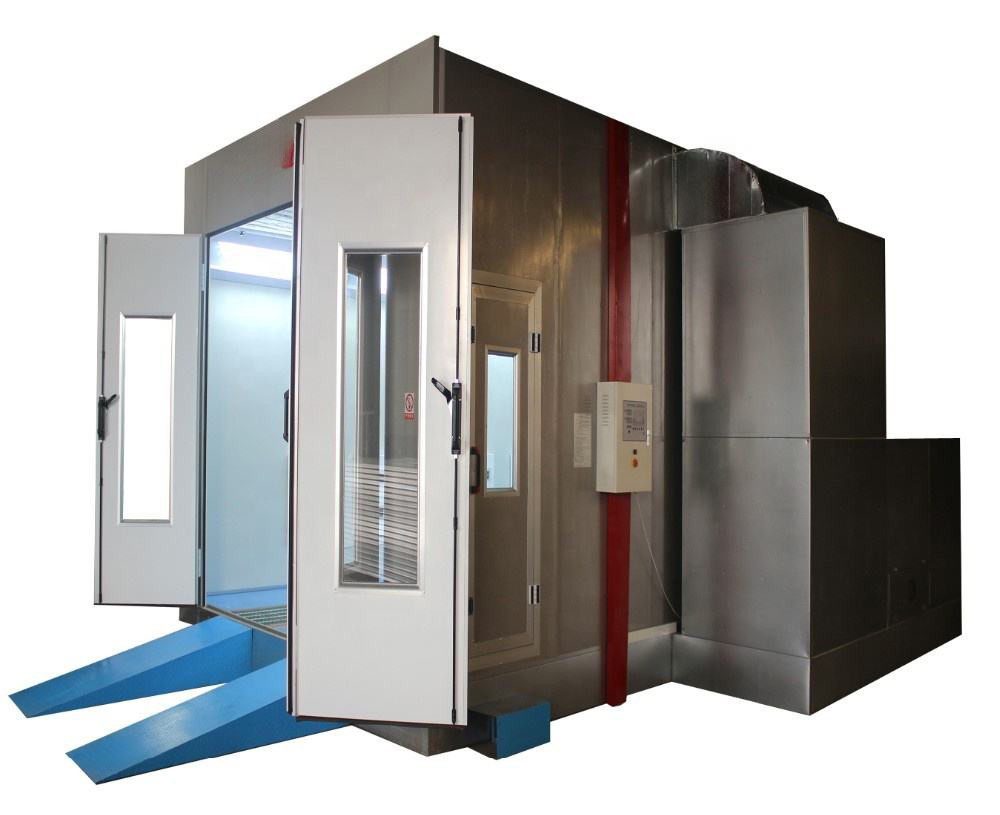

Các phòng phun ô tô kích thước lớn được thiết kế để đáp ứng nhu cầu đa dạng với các thông số kỹ thuật hàng đầu
và các tính năng thích nghi. kích thước nội thất là 6900 × 3900 × 2650 mm (L × W × H),(có thể được tùy chỉnh)
trong khi các thước đo bên ngoài 7000 × 5350 × 3400 mm (L × W × H). (có thể được tùy chỉnh)The tầng hầm vững chắc
tính năng nhựa mạ dạ dày uốn cong, được hỗ trợ bởi các ống vuông và một lưới sàn, đảm bảo chịu tải tổng thể
dung lượng 2,4T, có thể điều chỉnh khi cần thiết.
Cửa trước chính, 3000 × 2600mm (W × H), có ba lá với cửa sổ kính thô vuông và EPS.
Một cửa làm việc bổ sung, có kích thước 800 × 2000 mm (W × H), bao gồm khóa áp suất và cửa sổ quan sát.
Các tấm tường EPS của gian hàng và mái ván thép cung cấp cách điện mạnh mẽ, với các vật liệu tùy chọn có sẵn.
Hệ thống chiếu sáng cung cấp hơn 1000Lux với 32 đèn LED trên và 16 đèn LED đai.
hệ thống lọc toàn diện đảm bảo
một môi trường làm việc sạch sẽ, trong khi hệ thống điều khiển điện tử cung cấp điều khiển hoạt động chính xác.
yêu cầu là 17kW. (có thể được tùy chỉnh)
