| MOQ: | 1 |
| giá bán: | USD2000-USD10000/SET |
| Bao bì tiêu chuẩn: | Với phim thường xuyên và thùng carton |
| Thời gian giao hàng: | 15 ngày sau khi gửi tiền |
| Phương thức thanh toán: | T/T |
| năng lực cung cấp: | 500 bộ/tháng |
1. Dây chuyền sơn tĩnh điện tự động tùy chỉnh với Hệ thống băng tải trên cao | Nghiên cứu điển hình CoatTech
Khám phá dây chuyền sơn tĩnh điện tự động tùy chỉnh của CoatTech được thiết kế cho việc sơn công nghiệp hiệu suất cao. Bao gồm hệ thống băng tải tiên tiến và hệ thống thu hồi bụi cyclone. Liên hệ với chúng tôi để có giải pháp sơn tùy chỉnh.
Nâng cao năng suất: Giải pháp sơn tĩnh điện tự động tùy chỉnh cho RFL, Bangladesh
Tại CoatTech Intelligent Equipment, chúng tôi hiểu rằng mỗi nhà máy sản xuất đều có yêu cầu về không gian và sản xuất riêng. Gần đây, đội ngũ kỹ sư của chúng tôi đã thiết kế và triển khai một dây chuyền sơn tĩnh điện tự động hoàn toàn, được tối ưu hóa cao cho một dự án sản xuất lớn cho tập đoàn RFL tại Bangladesh.

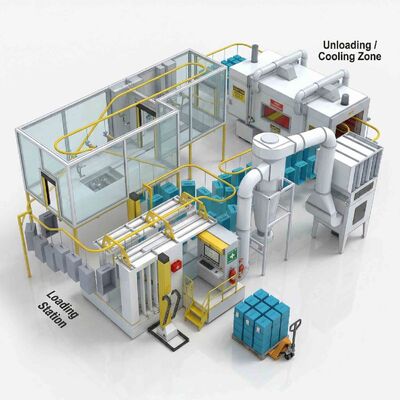

Bản vẽ bố trí 3D này thể hiện cam kết của chúng tôi trong việc tối đa hóa không gian sàn đồng thời mang lại lớp hoàn thiện chất lượng cao, không bị gián đoạn.
2. ⚙️ Điểm nổi bật của hệ thống & Lý do kỹ thuật
Cốt lõi của thiết kế tùy chỉnh này xoay quanh luồng vật liệu liên tục và hiệu quả cao, được thiết kế cẩn thận để giảm thiểu xử lý thủ công và tăng sản lượng hàng ngày:
1. Dây chuyền băng tải trên cao được tối ưu hóa: Hệ thống đường ray màu vàng đóng vai trò là mạch chính của nhà máy. Chúng tôi đã thiết kế tuyến đường băng tải để kết nối liền mạch Trạm nạp liệu, buồng sơn tĩnh điện tự động, lò sấy và Khu dỡ hàng/làm mát. Vòng lặp liên tục này giảm thiểu tắc nghẽn và đảm bảo tốc độ sản xuất ổn định.
2. Môi trường phòng sạch kín: Để đảm bảo lớp hoàn thiện hoàn hảo, khu vực sơn chính được bao bọc trong một cabin trong suốt, không bụi. Điều này ngăn chặn các chất ô nhiễm bên ngoài ảnh hưởng đến độ bám dính của bột.
3. Hệ thống thu hồi bụi Cyclone tiên tiến: Được đặt ở vị trí trung tâm, hệ thống tách bụi cyclone hiệu suất cao và hệ thống lọc thu hồi bột sơn thừa. Điều này không chỉ giữ cho không gian làm việc sạch sẽ mà còn tái chế tới 98% bột sơn, giúp giảm đáng kể chi phí vật liệu cho khách hàng của chúng tôi.
4. Bố trí thông minh & Công thái học: Như thể hiện trong thiết kế, các khu vực dành riêng với pallet và xe nâng pallet thủy lực được đặt chiến lược tại các khu vực nạp và dỡ hàng. Bố trí công thái học này giảm mệt mỏi cho người lao động và tăng tốc độ chuyển các bộ phận đã sơn vào kho.
3. Bảng kỹ thuật chính
| Khu vực hệ thống chính | Mục thông số | Thông số kỹ thuật / Giá trị | Đơn vị |
| Tổng quan hệ thống | Loại hệ thống | Dây chuyền sơn tĩnh điện tự động được thiết kế tùy chỉnh | - |
| Công suất xử lý | Khoảng 120-180 thùng mỗi giờ (có thể thay đổi) | Thùng/giờ | |
| Kích thước phôi tối đa | (D) 600 x (R) 400 x (C) 800 (Thùng tiêu biểu) | mm | |
| Trọng lượng phôi tối đa | 25 | kg mỗi móc treo | |
| Diện tích sử dụng ước tính | (D) 18.000 x (R) 6.500 x (C) 4.500 | mm | |
| Tổng công suất hệ thống | Khoảng 90 (ở tải đỉnh, tùy chọn lò sấy điện) | kW | |
| Hệ thống băng tải | Loại băng tải | Băng tải xích trên cao chịu tải nặng | - |
| Loại dẫn động xích | Biến tần (VFD) để điều khiển tốc độ | - | |
| Khoảng cách móc treo | 600 (có thể điều chỉnh) | mm | |
| Tốc độ băng tải | 0,8 - 1,8 (phạm vi có thể thay đổi) | m/phút | |
| Buồng sơn | Vật liệu buồng | Khung nhôm định hình & Kính cường lực 10mm | - |
| Hệ thống tự động hóa | Robot quét 6 trục với 8 súng phun tự động | - | |
| Mức độ chiếu sáng | ≥800 | Lux | |
| Lưu lượng không khí | Khoảng 14.000 | m³/h | |
| Hệ thống thu hồi | Phương pháp thu hồi | Cyclone đa cấp hiệu suất cao + Bộ lọc sau | - |
| Tỷ lệ thu hồi | ≥97,5% | - | |
| Dung tích phễu | Khoảng 200 (cho bột mới và bột tái chế) | Lít | |
| Lò sấy | Loại lò sấy | Lò sấy hầm tuần hoàn khí kín | - |
| Nguồn nhiệt | Điện (Tùy chọn đầu đốt gas/dầu) | - | |
| Phạm vi nhiệt độ | Môi trường - 220 (Làm việc 180-200) | °C | |
| Độ đồng đều nhiệt độ | ±5 | °C | |
| Công suất sưởi ấm | 65 (Tùy chọn điện) | kW | |
| Điều khiển & HSE | Bộ điều khiển chính | PLC Siemens với HMI cảm ứng 10" | - |
| Tính năng bảo mật | Cửa khóa liên động, Nhiều nút dừng khẩn cấp, Cảm biến tải | - | |
| HSE tích hợp | Vòi phun chữa cháy hiển thị, Bộ sơ cứu tại chỗ | - |
