| MOQ: | 1 |
| giá bán: | USD8000-USD12000/SET |
| Bao bì tiêu chuẩn: | Với phim thường xuyên và thùng carton |
| Thời gian giao hàng: | 15 ngày sau khi gửi tiền |
| Phương thức thanh toán: | T/T |
| năng lực cung cấp: | 30 bộ/tháng |
Giới thiệu Tại CoatTech, chúng tôi chuyên giải quyết các thách thức sơn công nghiệp phức tạp. Gần đây, chúng tôi đã hợp tác với Nal Gulf Machine Tools, một nhà phân phối nổi tiếng tại Ả Rập Xê Út, để thiết kế và sản xuất một buồng sơn quy mô lớn chuyên dụng. Dự án đòi hỏi một cách tiếp cận độc đáo để đáp ứng kích thước khổng lồ của máy biến áp công nghiệp và các ràng buộc cơ sở cụ thể của khách hàng.
Thách thức: Xử lý hạng nặng Sơn máy biến áp công nghiệp đặt ra một thách thức về hậu cần. Do kích thước và trọng lượng khổng lồ của chúng, việc di chuyển các phôi này vào một buồng sơn nhập cạnh tiêu chuẩn là cực kỳ kém hiệu quả và đôi khi không thể thực hiện được. Khách hàng phụ thuộc nhiều vào hệ thống cầu trục hiện có để di chuyển máy biến áp của họ. Họ cần một môi trường sơn hiệu suất cao sẽ không cản trở hoạt động cầu trục của họ hoặc yêu cầu cải tạo hoàn toàn quy trình làm việc của cơ sở của họ.

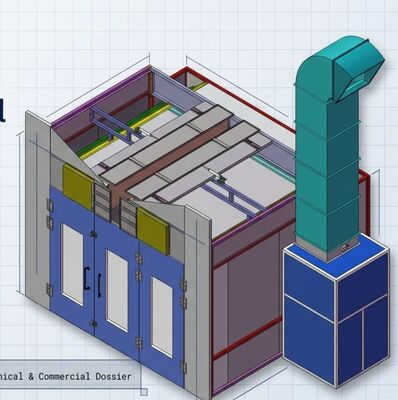

Giải pháp CoatTech: Thiết kế mở trên chính xác Để đáp ứng các yêu cầu khắt khe này, đội ngũ kỹ thuật của chúng tôi đã phát triển một sản phẩm được chế tạo tùy chỉnhBuồng sơn mở trên. Cấu hình sáng tạo này cho phép máy biến áp hạng nặng được hạ xuống an toàn và chính xác trực tiếp vào không gian làm việc bằng cách sử dụng các cầu trục hiện có của khách hàng.
Khi phôi được đặt đúng vị trí, cơ chế mái nhà chuyên dụng sẽ đóng lại chắc chắn, tạo ra một môi trường biệt lập, được kiểm soát, đáp ứng các tiêu chuẩn cao nhất về sơn công nghiệp và thông gió.
Các điểm nổi bật chính của dự án
1. Tích hợp cầu trục liền mạch: Thiết kế tải mái nhà loại bỏ hoàn toàn nhu cầu di chuyển phức tạp ở tầng trệt, giảm đáng kể thời gian tải và dỡ hàng.
2. Khả năng quy mô lớn: Được thiết kế với kích thước nội thất rộng rãi, được tùy chỉnh đặc biệt để chứa các máy biến áp công nghiệp quá khổ.
3. Quản lý luồng không khí vượt trội: Buồng đảm bảo thu và thoát sơn thừa tối ưu, đảm bảo lớp hoàn thiện hoàn hảo đồng thời duy trì môi trường an toàn, sạch sẽ cho người vận hành.
4. Tối ưu hóa cơ sở: Bằng cách thích ứng với thiết bị nâng trên hiện có, giải pháp đã tối đa hóa không gian sàn hoạt động của khách hàng mà không yêu cầu các sửa đổi kết cấu tốn kém cho tòa nhà của họ.
Thông số kỹ thuật:
| Thông số kỹ thuật cho buồng phun sơn máy biến áp mở trên | |
| Mô hình: Buồng phun sơn mở trên tùy chỉnh (Được tùy chỉnh cho hoạt động cầu trục) | |
| Thành phần / Thông số | Thông số chi tiết |
| Kích thước bên trong | 4400 × 3700 × 3500 mm (D × R × C) |
| Kích thước bên ngoài | 4520 × 5300 × 4500 mm (D × R × C) |
| Hố thoát khí hướng xuống | Thiết kế hố trung tâm. Kích thước: 4000 × 3000 mm, Độ sâu: 800 mm. Được hỗ trợ bởi khung ống vuông. Được phủ bằng lưới chịu tải nặng bằng sắt dẹt 30 × 4 mm. Khả năng chịu tải: 500 KG/m². |
| Cửa ra vào chính | Thiết kế xuyên qua (trước và sau). Cửa mở: 3000 × 3200 mm (R × C). Cửa gấp với khung ống vuông và lớp vỏ tấm thép màu. Cách nhiệt lõi PU. Có cửa sổ quan sát kính cường lực vuông và khóa áp suất cơ học trên các tấm trung tâm. Có thể dùng làm cửa ra vào cho nhân viên. |
| Tấm tường | Được lắp ráp bằng các tấm cách nhiệt bông khoáng cường độ cao. Chiều rộng hiệu dụng: 1150 mm, Tổng chiều dày: 50 mm. Lớp vỏ trong và ngoài là tấm thép màu trắng dày 0,426 mm với lõi bông khoáng. |
| Tấm mái / Tấm trên | Được lắp ráp bằng các tấm cách nhiệt bông khoáng cường độ cao. Chiều rộng hiệu dụng: 1150 mm, Tổng chiều dày: 50 mm. Lớp vỏ trong và ngoài là tấm thép màu trắng dày 0,426 mm với lõi bông khoáng. |
| Hệ thống chiếu sáng | Chiếu sáng trên: 2 hàng (4 bộ × 4 ống = 16 chiếc ống 18W). chống cháy nổ IP65 |
| Sử dụng ống LED T8 chuyên dụng cho buồng phun sơn được đặt trong các bộ đèn chống cháy nổ IP65 | |
| . Tổng độ chiếu sáng: ≥ 1000 LUX. Buồng phân phối khí Kích thước: 4400 × 3700 × 500 mm (D × R × C). Được hỗ trợ bởi giá đỡ ống vuông. Có khung lọc sơn tĩnh điện uốn kim loại tấm ở dưới cùng và lưới đỡ ở trên. | |
| Thiết kế mở trên | Mái nhà có khe hở tiếp cận dài 500 mm, rộng toàn bộ, được thiết kế để dây xích/tời của cầu trục đi qua. Khe hở được trang bị |
| bộ giảm chấn khí nén | ở cả hai bên (thường mở, tự động đóng khi bắt đầu sơn để đảm bảo độ kín và áp suất âm). (Đối với cầu trục) Bộ tủ |
| Cấu trúc ống vuông hàn, cấu hình gắn bên. | |
| Bộ cấp khí | Được trang bị 1 bộ quạt ly tâm hai cửa hút (dẫn động bằng dây đai). |
| Động cơ chống cháy nổ | công suất: 7,5 KW. Model quạt: TAE-450H. Tổng lưu lượng khí: 20.000 m³/h (Khoảng 11.770 CFM). Có bộ giảm chấn điều chỉnh bằng tay có tay quay thoát khí. Hệ thống lọc Được trang bị 1 bộ quạt ly tâm hai cửa hút (dẫn động bằng dây đai). |
| Động cơ chống cháy nổ | công suất: 7,5 KW. Model quạt: TAE-450H. Tổng lưu lượng khí: 20.000 m³/h (Khoảng 11.770 CFM). Có bộ giảm chấn điều chỉnh bằng tay có tay quay thoát khí. Hệ thống lọc 1. Lọc khí cấp sơ cấp: |
| EN 779 Lớp G3. | 2. Lọc trần hiệu suất cao phụ: Lớp phủ keo 3D toàn bộ chiều sâu; EN 779 Lớp F5. |
| 3. Lọc sợi thủy tinh chống sơn: Được lắp đặt ở cả hố sàn và đáy tủ thoát khí. Mặt vào màu xanh lá cây, mặt ra không khí màu trắng; EN 779 Lớp G3. | |
| 4. Lọc than hoạt tính: Than hoạt tính dạng hạt chuyên hấp thụ VOCs (benzen, xylen, v.v.) để không phát thải khói ra bên ngoài. | |
| Hệ thống điều khiển điện Bảng điều khiển có rơle thông thường và nút bấm. Bao gồm: công tắc sơn/chiếu sáng, chỉ báo lỗi & báo động, công tắc nguồn chính, nút dừng khẩn cấp và đồng hồ đo áp suất (Manometer). | |
| Hệ thống ống dẫn khí | Bao gồm 3 đoạn ống thoát khí 700 × 700 × 1000 mm, 1 đoạn khuỷu 90° và 1 đoạn khuỷu 45°. |
| Tổng công suất điện | 14 KW |
| Tài liệu đi kèm | Sách hướng dẫn bảo trì, sơ đồ đấu dây điện, giấy chứng nhận tuân thủ, danh sách đóng gói và bản vẽ bố trí 3D. |
| Lưu ý & Bảo hành | 1. Thiết bị được bảo hành 1 năm. Nhà cung cấp cung cấp dịch vụ miễn phí cho các vấn đề chất lượng trong thời gian này. Dịch vụ trả phí có sẵn sau khi hết hạn bảo hành. |
| 2. Vật tư tiêu hao (ống đèn, bộ lọc) và hư hỏng do con người gây ra không nằm trong phạm vi bảo hành. | Liên hệ với chúng tôi ngay hôm nay |
| Sẵn sàng tối ưu hóa quy trình sơn thiết bị hạng nặng của bạn? | |
Liên hệ Tim
, Giám đốc Kinh doanh & Tiếp thị Quốc tế, để thảo luận về các yêu cầu về buồng phun sơn tùy chỉnh của bạn và nhận tư vấn kỹ thuật.
