| MOQ: | 1 |
| giá bán: | USD2000-USD10000/SET |
| Bao bì tiêu chuẩn: | Với phim thường xuyên và thùng carton |
| Thời gian giao hàng: | 15 ngày sau khi gửi tiền |
| Phương thức thanh toán: | T/T |
| năng lực cung cấp: | 500 bộ/tháng |

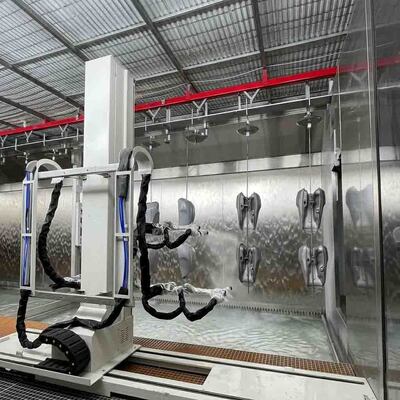

Đường sơn phun robot tự động với gian hàng rèm nước
Trong sản xuất công nghiệp hiện đại, việc đạt được kết thúc bề mặt hoàn hảo trong khi duy trì hiệu quả sản xuất cao và tuân thủ môi trường là một thách thức đáng kể.Việc phun bằng tay truyền thống thường bị chất lượng lớp phủ không nhất quán, lãng phí vật liệu cao và nguy cơ sức khỏe cho các nhà khai thác.
Đường sơn xịt robot tự động của chúng tôi với Water Curtain Booth được thiết kế để giải quyết những vấn đề này.hệ thống tích hợp này cung cấp đồng nhất lớp phủ vô song, hoạt động thân thiện với môi trường và sản lượng tối đa cho sản xuất hàng loạt.
Các tính năng hiệu suất chính
1. Máy phun robot đa trục chính xác cao
Hệ thống sử dụng một robot sơn công nghiệp đa trục có thể lập trình có khả năng thực hiện các đường phun phức tạp với độ chính xác cấp độ milimet.
Độ dày phim đồng nhất: Loại bỏ lỗi của con người, đảm bảo độ dày sơn nhất quán trên các hình học phẳng, cong và phức tạp.
Tăng hiệu quả truyền sơn: Việc kích hoạt súng phun chính xác làm giảm tiêu thụ sơn và giảm thiểu chất thải phun quá mức.
Chuyển đổi công thức nhanh: Lưu trữ nhiều chương trình phần trong hệ thống PLC để chuyển đổi nhanh giữa các dòng sản phẩm khác nhau.
2Công nghệ rèm nước thân thiện với môi trường tiên tiến
Bức tường phía sau của buồng phun có một bức màn nước chảy liên tục, tốc độ cao được thiết kế để bắt được sương mù sơn treo ngay lập tức.
Bắt được bột cao hơn: Các hạt sơn trong không khí được kéo vào xoáy rửa nước, ngăn ngừa sơn tích tụ trên mảnh làm việc và bên trong gian hàng.
Làm sạch không khí tốt hơn: Giảm đáng kể lượng khí thải VOC (Hóa chất hữu cơ dễ bay hơi) và mùi sơn trong xưởng.
Thiết kế bảo trì thấp: Được xây dựng bằng thép không gỉ chất lượng cao để chống ăn mòn và đơn giản hóa việc làm sạch bùn sơn.
3. Hệ thống vận chuyển liên tục trên cao
Được thiết kế để tự động hóa nhà máy liền mạch, đường dây vận chuyển treo nặng vận chuyển các mảnh làm việc liên tục qua các khu vực tải, phun, bật và làm cứng.
Kiểm soát tốc độ đồng bộ: Tốc độ vận chuyển được đồng bộ hóa hoàn toàn với chu kỳ phun của cánh tay robot để ngăn ngừa tắc nghẽn.
Tùy chỉnh treo Jig: Kích hợp móc và trục xoay đảm bảo phủ sóng phun 360 độ cho các bộ phận phức tạp.
Quá trình làm việc của hệ thống
Nạp và xử lý trước: Các mảnh làm việc (như bể nhiên liệu xe máy, phụ tùng ô tô hoặc phần cứng) được treo chắc chắn lên các giàn máy vận chuyển trên cao.
Kỹ thuật cảm biến tự động: Các cảm biến quang học phát hiện ra mảnh làm việc đang đến và kích hoạt chương trình sơn robot tương ứng.
Lớp phủ chính xác: Cánh tay robot thực hiện quỹ đạo được lập trình trước, áp dụng lớp phủ, lớp phủ cơ sở hoặc lớp phủ trên với áp suất chất lỏng tối ưu.
Chế độ lọc quá mức: Sương mù sơn dư thừa được hút vào tường rèm nước bởi các quạt ống xả công suất cao, giữ các hạt trong hồ lọc nước.
Giao thông đến làm cứng: Các bộ phận phủ phủ di chuyển liên tục đến khu vực flash off và lò sấy để làm cứng nhiệt.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
| Loại robot | Robot sơn công nghiệp đa trục (6 trục/7 trục tùy chọn) |
| Hệ thống ổ đĩa | Động cơ AC Servo chính xác cao & Bộ mã hóa tuyệt đối |
| Vật liệu cấu trúc gian hàng | Thép không gỉ SUS304 cao cấp (Bức tường nước và bể lọc) |
| Phương pháp lọc | Tường rèm rửa nước lọc nước liên tục |
| Tốc độ khí thải | 0.4 m/s ️ 0.6 m/s (Có thể điều chỉnh theo yêu cầu của quy trình) |
| Công suất bơm nước | Tùy chỉnh dựa trên chiều rộng gian hàng (Thông thường 15 - 25 m3/h mỗi mét) |
| Loại máy vận chuyển | Đường dây vận chuyển dây chuyền máy móc hạng nặng |
| Phạm vi vận chuyển tốc độ | 0.5 3.0 m/min (điều khiển variable frequency drive) |
| Kiến trúc điều khiển | PLC công nghiệp tập trung + giao diện màn hình cảm ứng HMI |
| Chỉ số chống nổ | Ex d IIB T4 (hợp với các tiêu chuẩn an toàn quốc tế) |
| Các lớp phủ áp dụng | Sơn dựa trên dung môi, Sơn có nguồn gốc từ nước, Sơn UV |
| Hiệu quả sản xuất | Tăng đến 45% - 60% so với các hoạt động phun bằng tay |
Ứng dụng công nghiệp
Hệ thống sơn tự động này rất linh hoạt và được triển khai rộng rãi trên các ngành công nghiệp đòi hỏi kết thúc bề mặt cao cấp với khối lượng lớn:
Phụ kiện ô tô và xe máy: Cỗ chứa nhiên liệu, bơm, gương mặt bên, lốp xe và các thành phần trang trí nhựa.
Máy gia dụng: Bảng tủ lạnh, vỏ máy giặt và khung máy điều hòa không khí.
Phần cứng và máy móc: van, vỏ máy bơm, các bộ phận sắt đúc và vỏ kim loại.
Sản phẩm điện tử: vỏ máy tính xách tay, vỏ thiết bị truyền thông và thiết bị điện tử tiêu dùng.
Câu hỏi thường gặp (FAQ)
Làm thế nào cabin rèm nước cải thiện an toàn môi trường?
Rào nước hoạt động như một máy lọc vật lý. Khi bơm quá mức chạm vào bức tường nước chảy, chất rắn sơn ngay lập tức bị mắc kẹt và được rửa xuống bể lọc.Điều này ngăn chặn bụi sơn nguy hiểm thoát ra không khí và làm giảm đáng kể nồng độ VOC trong cơ sở, đảm bảo phù hợp với các quy định môi trường địa phương nghiêm ngặt.
Hệ thống này có thể xử lý các kích thước sản phẩm khác nhau trên cùng một dòng?
Nhờ công nghệ cảm biến thông minh và lập trình PLC tiên tiến,robot có thể xác định các bộ phận khác nhau trên đường dây vận chuyển và tự động chuyển sang hồ sơ phun sẵn cho thành phần cụ thể đó mà không cần dừng đường dây.
Yêu cầu đề xuất kỹ thuật tùy chỉnh
Đội ngũ kỹ sư của chúng tôi chuyên thiết kế các giải pháp sơn tự động hoàn chỉnh phù hợp với bố cục hội thảo cụ thể của bạn, năng lực sản xuất và kích thước đồ đạc.Liên hệ với chúng tôi ngay hôm nay để nhận được một bản vẽ bố trí chi tiết và phân tích ROI cho cơ sở của bạn.
Sẵn sàng nâng cấp khả năng hoàn thiện công nghiệp của bạn?
Liên hệ với đội ngũ kỹ sư của chúng tôi để thiết kế một giải pháp hoàn thiện bề mặt tùy chỉnh đáp ứng các yêu cầu hoạt động và bố trí chính xác của bạn.
