| MOQ: | 1 |
| Giá: | USD8000-USD1200/SET |
| Bao bì tiêu chuẩn: | Với phim thường xuyên và thùng carton |
| Thời gian giao hàng: | 15 ngày sau khi gửi tiền |
| Phương thức thanh toán: | T/T |
| năng lực cung cấp: | 30 bộ/tháng |
Chào mọi người, chúng tôi sẽ chia dự án này thành 4 dự án phụ tại đây
Dự án Dây chuyền sản xuất sơn tĩnh điện và xử lý bề mặt ngâm cho linh kiện điều hòa không khí hoàn chỉnh
Tham chiếu tài liệu: CTI-EXP-2026-ACPC
Ngày: Ngày 27 tháng 8 năm 2026
Thông báo cho Khách hàng Toàn cầu: Đề xuất này trình bày chi tiết các thông số kỹ thuật hoàn chỉnh, quy trình làm việc, kiến trúc hệ thống, hướng dẫn an toàn và phạm vi cung cấp tiêu chuẩn cho một nhà máy sơn tĩnh điện công nghiệp tự động/bán tự động được thiết kế cho vỏ và linh kiện kim loại của điều hòa không khí.
Dự án 1
Khi chúng tôi thiết kế dây chuyền sơn tĩnh điện theo lô này cho vỏ điều hòa không khí, vấn đề nan giải chính của chúng tôi không chỉ là đạt được nhiệt độ đóng rắn 200°C mà là làm thế nào để ngăn chặn nước bị kéo theo giữa các bể silan 4 giai đoạn và lò sấy khô. Nếu bạn đã từng gặp vấn đề rỉ sét trên khung thép nặng (lên đến 300kg với hai móc treo),
bạn sẽ biết rằng các thông số kỹ thuật tiêu chuẩn không đáp ứng được. Chúng tôi đã kết hợp một vòng monorail trên cao với xe đẩy vận chuyển dưới đất để công nhân không phải vất vả di chuyển các tấm panel dài 3,8 mét.
Dưới đây là bản phân tích kỹ thuật chi tiết về cấu hình mà chúng tôi xây dựng và vận chuyển trong các container 40HQ tiêu chuẩn — không có chi tiết thừa, chỉ có các thông số kỹ thuật thô và thông số chế tạo thực tế
|
Thông số |
Thông số kỹ thuật
|
|
Vật liệu phôi |
Tấm kim loại chống gỉ, khung thép, vỏ điều hòa không khí |
|
Phương pháp sơn |
Phun sơn tĩnh điện thủ công (súng kỹ thuật số thông minh) |
|
Kích thước phôi tích hợp tối đa |
Dài 3800 mm x Rộng 450 mm x Cao 2600 mm (Đã xác nhận bởi khách hàng) |
|
Trọng lượng tải tối đa |
≤ 300 kg (bao gồm móc treo, treo hai điểm) |
|
Tốc độ chu kỳ sản xuất thiết kế |
30 phút mỗi lô / tải lò |
|
Chế độ vận chuyển băng tải |
Hệ thống treo monorail trên cao + Hệ thống chuyển đổi bằng xe đẩy ray dưới đất |
|
Diện tích mặt bằng tổng thể nhà máy |
Như chỉ ra trong bản vẽ bố trí tổng thể (khoảng Dài 8,5m x Rộng 4,6m x Cao 3,5m cho khu vực xử lý bề mặt) |
|
Phạm vi thiết bị nhà máy |

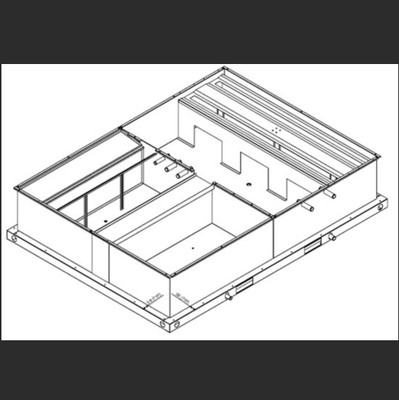

Hệ thống xử lý bề mặt ngâm 4 giai đoạn (1 bộ), Lò sấy khô bằng nước (1 bộ), Lò đóng rắn sơn (1 bộ), Buồng phun & Hệ thống thu hồi thứ cấp (1 bộ), Dây chuyền băng tải (1 bộ), Hệ thống điều khiển điện tích hợp (2 bộ) |
|
Thông số |
Thông số kỹ thuật
|
|
Nguồn cung cấp lưới điện |
380V / 220V, 3 pha 5 dây / 1 pha, 50Hz (Phạm vi dao động điện áp: ±10%) |
|
Tổng công suất lắp đặt |
218 kW (Hệ thống sưởi: 192 kW, Hệ thống phun: 15 kW, Quạt tuần hoàn: 11 kW) |
|
Áp suất cung cấp khí nén |
≥ 0,7 MPa |
|
Tiêu chí chất lượng khí nén |
Hàm lượng nước cho phép tối đa< 1,3 g/m³, Hàm lượng dầu cho phép tối đa< 0,1 mg/m³ |
|
Tốc độ tiêu thụ khí nén |
Lưu lượng đỉnh: 6,0 m³/phút | Lưu lượng chạy liên tục: 2,0 m³/phút |
|
Áp suất cung cấp nước công nghiệp |
0,15 MPa ~ 0,30 MPa |
|
Tốc độ tiêu thụ nước |
Khoảng 0,1 tấn/giờ (Áp suất ≥ 0,25 MPa) |
● GB7691-2003: Quy tắc an toàn sơn - Quy tắc chung về quản lý an toàn
● GB6514-1995: Quy tắc an toàn sơn - An toàn quy trình và thông gió/làm sạch
● GB7692-1999: Quy tắc an toàn sơn - An toàn quy trình xử lý bề mặt & thông gió
● GB12942-2006: Quy tắc an toàn sơn - Yêu cầu kỹ thuật an toàn cho không gian hạn chế
● GB935-89: Giới hạn thời gian tiếp xúc liên tục với bức xạ nhiệt trong môi trường làm việc nhiệt độ cao
● GBZ1-2002 & GBZ2-2002: Tiêu chuẩn vệ sinh và giới hạn phơi nhiễm nghề nghiệp cho các doanh nghiệp công nghiệp
● GB4064-83 & GB50254-1996: Chỉ thị an toàn điện chung và Quy tắc kỹ thuật lắp đặt cho thiết bị điện áp thấp
● GB14443-1993: Quy tắc an toàn sơn - Quy định kỹ thuật an toàn cho lò sấy sơn
|
Giai đoạn |
Bước quy trình |
Phương pháp / Phương tiện |
Hóa chất / Phương tiện |
Thời gian lưu |
Nhiệt độ vận hành.
|
|
01 |
Tải (Nâng lên) |
Cần trục trên cao / Palăng |
Không áp dụng |
Phụ thuộc vào lô |
Nhiệt độ môi trường |
|
02 |
Tiền tẩy dầu mỡ & Tẩy dầu mỡ |
Bể ngâm hóa chất |
Chất tẩy dầu mỡ |
3 phút |
Nhiệt độ môi trường |
|
03 |
Rửa nước (Giai đoạn 1) |
Rửa ngâm |
Nước máy công nghiệp |
1 phút |
Nhiệt độ môi trường |
|
04 |
Xử lý bề mặt Silan / Photphat hóa |
Bể ngâm hóa chất |
Chất Silan |
3 phút |
Nhiệt độ môi trường |
|
05 |
Rửa nước (Giai đoạn 2) |
Rửa ngâm |
Nước máy công nghiệp |
1 phút |
Nhiệt độ môi trường |
|
06 |
Lò sấy khô bằng nước |
Tuần hoàn khí nóng |
Sưởi điện (84 kW) |
10 - 20 phút |
120°C ~ 160°C |
|
07 |
Giai đoạn làm mát |
Làm mát bằng không khí tự nhiên |
Không khí môi trường |
10 phút |
Nhiệt độ môi trường |
|
08 |
Phun sơn |
Súng tĩnh điện thủ công |
Sơn nhiệt rắn |
Phụ thuộc vào lô |
Nhiệt độ môi trường |
|
09 |
Lò đóng rắn sơn |
Tuần hoàn khí nóng |
Sưởi điện (108 kW) |
15 - 20 phút |
180°C ~ 200°C |
|
10 |
Làm mát sản phẩm cuối cùng |
Làm mát bằng không khí tự nhiên |
Không khí môi trường |
40 phút |
Nhiệt độ môi trường |
|
11 |
Dỡ hàng (Hạ xuống) |
Vận hành thủ công |
Không áp dụng |
Phụ thuộc vào lô |
Nhiệt độ môi trường |
Hôm nay tạm dừng ở đây, chúng ta sẽ tiếp tục vào ngày mai 28 tháng 8
