Chào mọi người, chúng ta hãy tiếp tục chia dự án này thành 4 dự án phụ tại đây, đây là dự án phụ thứ 2 hiện tại
Dự án Dây chuyền sản xuất Tiền xử lý ngâm và Sơn tĩnh điện Hoàn chỉnh Linh kiện Máy điều hòa không khí
Tham chiếu tài liệu: CTI-EXP-2026-ACPC
Ngày: Ngày 28 tháng 8 năm 2026
Thông báo cho Khách hàng Toàn cầu: Đề xuất này trình bày chi tiết các thông số kỹ thuật hoàn chỉnh, quy trình làm việc, kiến trúc hệ thống, hướng dẫn an toàn và phạm vi cung cấp tiêu chuẩn cho một nhà máy sơn tĩnh điện công nghiệp tự động/bán tự động được thiết kế cho vỏ và linh kiện kim loại của máy điều hòa không khí.
Dự án 2
Khi chúng tôi thiết kế dây chuyền sơn tĩnh điện theo lô này cho vỏ máy điều hòa không khí, vấn đề nan giải chính của chúng tôi không chỉ là đạt được nhiệt độ đóng rắn 200°C mà là làm thế nào để ngăn chặn nước bị kéo theo giữa các bể silan 4 giai đoạn và lò sấy khô. Nếu bạn đã từng gặp phải tình trạng gỉ sét nhanh trên khung thép nặng (lên đến 300kg với hai móc treo),
bạn biết rằng các thông số kỹ thuật thông thường không đáp ứng được. Cuối cùng, chúng tôi đã kết hợp một vòng monorail trên cao với các xe đẩy vận chuyển dưới đất để công nhân không phải vất vả di chuyển các tấm panel dài 3,8 mét.
Dưới đây là bản phân tích kỹ thuật chi tiết về thiết lập mà chúng tôi xây dựng và vận chuyển trong các container 40HQ tiêu chuẩn — không có chi tiết thừa, chỉ có các thông số kỹ thuật thô và thông số chế tạo thực tế
Được thiết kế để loại bỏ dầu hoàn toàn trên bề mặt, khắc và thụ động hóa bằng silan để đảm bảo độ bám dính sơn tuyệt vời và hiệu suất chống ăn mòn lâu dài.
|
Thông số |
Thông số kỹ thuật
|
|
Công suất / Tốc độ xử lý |
Tốc độ xử lý thiết kế: 10 phút / móc treo (tốc độ theo lô) |
|
Kích thước tổng thể (Hệ thống) |
Dài 8,5 m x Rộng 4,6 m x Cao 3,5 m |
|
Kích thước bể đơn |
Dài 4,5 m x Rộng 2,0 m x Cao 3,5 m (4 đơn vị bể riêng biệt) |
|
Vật liệu tấm bên trong |
Tấm thép không gỉ SUS304 / SUS201 dày 3,0 mm hàn liền mạch |
|
Khung kết cấu bên ngoài |
Ống thép vuông 100 mm x 100 mm x 3,0 mm kết cấu chịu tải nặng |
|
Cấu hình bể |
Bể 1: Tẩy dầu | Bể 2: Rửa 1 | Bể 3: Thụ động hóa bằng Silan | Bể 4: Rửa 2 |

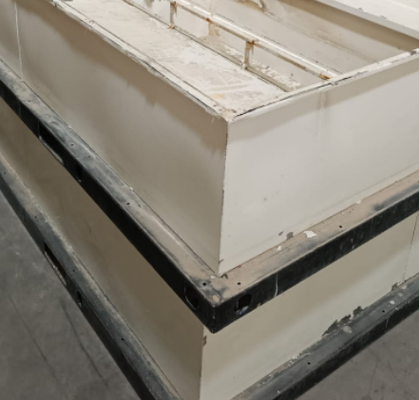

Nhanh chóng loại bỏ hơi ẩm còn lại trên phôi sau khi rửa để chuẩn bị bề mặt kim loại cho độ bám dính sơn mà không bị gỉ sét nhanh.
|
Thông số |
Thông số kỹ thuật
|
|
Kích thước bên trong/bên ngoài lò |
Dài 4,5 m x Rộng 3,09 m x Cao 3,8 m (Vỏ ngoài) |
|
Cấu trúc kết cấu |
Cấu trúc cách nhiệt dạng cầu bằng tấm sandwich mô-đun. Tấm bên trong: Thép mạ kẽm 0,7 mm; Tấm bên ngoài: Thép phủ màu 0,6 mm (Trắng) |
|
Cách nhiệt |
Bông khoáng mật độ cao 120 mm (Mật độ: 100-110 kg/m³), với vật liệu bông thủy tinh silicat lấp đầy các mối nối. Nhiệt độ bề mặt ≤ Nhiệt độ môi trường + 10°C |
|
Nguồn nhiệt & Công suất |
Bộ phận làm nóng bằng điện (Ống sưởi SS có cánh tản nhiệt, 2kW x 42 chiếc = tổng công suất 84 kW) |
|
Hệ thống tuần hoàn khí |
Tuần hoàn khí nóng cưỡng bức hút từ trên xuống và cấp từ dưới lên thông qua quạt ly tâm nhiệt độ cao 5,5 kW (cánh quạt 16Mn, dẫn động kiểu C) |
|
Thông số nhiệt sấy |
Nhiệt độ hoạt động: 120°C ~ 160°C | Thời gian gia nhiệt: 25°C đến nhiệt độ mục tiêu ≤ 40 phút | Tiêu thụ năng lượng: ~84 kWh |
Lò nướng nhiệt độ cao được thiết kế để làm tan chảy, chảy và liên kết chéo lớp phủ bột nhiệt rắn thành một lớp vỏ bảo vệ đồng nhất.
|
Thông số |
Thông số kỹ thuật
|
|
Kích thước vỏ lò |
Dài 4,5 m x Rộng 3,09 m x Cao 4,1 m |
|
Thông số tấm kết cấu |
Tấm mô-đun có thể tháo rời; Tấm bên trong mạ kẽm 0,7 mm / Tấm bên ngoài phủ màu 0,6 mm / Tấm bông khoáng 120 mm (100 kg/m³) |
|
Cửa & Viền |
Cửa mở đôi (2 cánh) với dải gioăng cao su silicon chịu nhiệt loại P; Bọc góc ngoài thép cán nguội 1,2 mm màu xanh da trời |
|
Nguồn nhiệt & Công suất |
Bộ phận làm nóng bằng điện (Ống sưởi có cánh tản nhiệt, 2kW x 54 chiếc = tổng công suất 108 kW) lắp dọc hai bên dưới |
|
Bộ phận quạt tuần hoàn |
Quạt ly tâm nhiệt độ cao 5,5 kW (P=5,5kW, model 4-72-5A, cánh quạt chịu nhiệt 16Mn) |
|
Thông số nhiệt đóng rắn |
Nhiệt độ hoạt động: 180°C ~ 200°C | Thời gian đóng rắn: 15-20 phút | Thời gian gia nhiệt: Nhiệt độ phòng 25°C đến 200°C ≤ 40 phút | Tiêu thụ năng lượng: ~108 kWh |
Hôm nay chỉ có vậy, chúng ta sẽ tiếp tục vào ngày mai 29 tháng 8
