01 Tổng quan sản phẩm
Dòng CoatTech OPT-Line là một dây chuyền sơn robot hoàn toàn tự động được thiết kế cho các bộ phận quang học ô tô — thấu kính đèn pha, bộ phản xạ, nắp đèn và các bộ phận nhựa có độ bóng cao tương tự. Nó kết hợp robot sơn 6 trục, băng tải treo trần hoặc ray sàn, vỏ phòng sạch áp suất dương với hệ thống lọc nhiều giai đoạn, hầm sấy UV và mô-đun chống sương mù tùy chọn vào một dây chuyền sản xuất liên tục, được điều khiển bằng PLC.
Các bộ phận quang học đòi hỏi bề mặt không có khuyết tật: không bụi, không xơ, không vỏ cam, không mờ. Dòng OPT-Line được xây dựng dựa trên yêu cầu đó — không khí sạch đi vào, luồng không khí ổn định qua buồng sơn, đường đi robot có thể lặp lại và sấy khô được kiểm soát — để mọi sản phẩm rời khỏi dây chuyền đáp ứng tiêu chuẩn hoàn thiện như nhau, hết ca này đến ca khác.
Dây chuyền được thiết kế theo đơn đặt hàng. Kích thước buồng sơn, loại băng tải, số lượng robot, cấp độ phòng sạch, phương pháp sấy khô và mức độ bảo vệ chống cháy nổ đều được cấu hình theo hình dạng bộ phận của khách hàng, hệ thống sơn phủ và không gian sàn có sẵn.

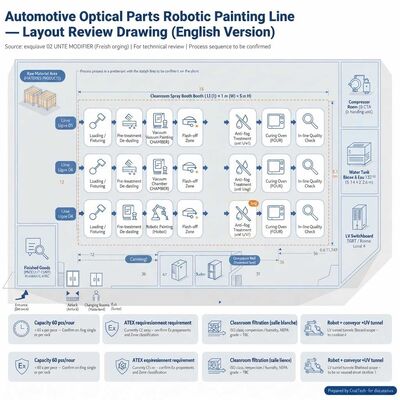

Hình 1 — Cấu hình OPT-Line điển hình: băng tải treo trần chạy qua vỏ phòng sạch áp suất dương, với khí cấp được lọc HEPA và sấy khô nhiều giai đoạn.
02 Điểm nổi bật chính
|
Độ sạch cấp quang học Vỏ phòng sạch áp suất dương với bộ lọc sơ bộ, bộ lọc túi và bộ lọc đầu cuối HEPA (H13/H14) tùy chọn; luồng khí cấp tầng 0,3–0,5 m/s giữ cho các hạt không bám vào lớp sơn ướt. |
Hoàn thiện robot có thể lặp lại 1–2 robot sơn 6 trục (lớp 120–200 kg) mang lại đường phun, độ dày lớp sơn và hiệu quả truyền tải giống hệt nhau trên mọi bộ phận — không có sự khác biệt giữa các người vận hành. |
Sấy khô UV + nhiệt Hầm sấy UV (đèn thủy ngân hoặc LED UV) để sấy khô nhanh ở nhiệt độ thấp, kết hợp với lò sấy IR hoặc lò khí nóng — lên đến 220 °C nơi hệ thống sơn phủ yêu cầu. |
|
Được chế tạo cho các khu vực ATEX Động cơ được xếp hạng Ex, chiếu sáng Ex, phát hiện khí gas, làm sạch áp suất dương và tài liệu ATEX đầy đủ có thể được thiết kế tích hợp vào dây chuyền để lắp đặt tại Khu vực 1 / Khu vực 2. |
Điều khiển tiết kiệm năng lượng Hệ thống điều khiển VFD thông minh điều chỉnh tốc độ quạt và bơm theo tải thực tế; bộ thu hồi nhiệt tấm luồng ngang tùy chọn tái sử dụng nhiệt thải và giảm chi phí vận hành. |
Mô-đun và có thể mở rộng Mỗi trạm là một mô-đun độc lập. Thêm buồng khử bọt chân không, mô-đun chống sương mù, robot thứ hai hoặc công suất sấy khô bổ sung sau này mà không cần xây dựng lại dây chuyền. |
03 Luồng quy trình điển hình
Các trạm có thể được thêm, bớt hoặc sắp xếp lại để phù hợp với hệ thống sơn phủ và hình dạng bộ phận của khách hàng.
|
# |
Trạm |
Chức năng |
|
1 |
Nạp & cố định |
Các bộ phận được treo trên gá ở mức sàn; băng tải đưa chúng vào vỏ. |
|
2 |
Tiền xử lý / khử bụi |
Luồng khí ion hóa và làm sạch để loại bỏ các hạt trước khi sơn phủ. |
|
3 |
Buồng chân không (tùy chọn) |
Khử bọt / khử khí bằng chân không của bộ phận hoặc lớp sơn phủ trước khi phun. |
|
4 |
Phun robot |
Robot 6 trục áp dụng lớp sơn lót / lớp phủ trong buồng lọc. |
|
5 |
Làm khô nhanh |
Thời gian lưu giữ được kiểm soát với luồng khí sạch, đã lọc trước khi sấy khô. |
|
6 |
Hầm sấy UV |
Hầm đèn thủy ngân hoặc LED UV sấy khô lớp phủ có thể sấy bằng UV trong vài giây. |
|
7 |
Mô-đun chống sương mù (tùy chọn) |
Áp dụng lớp phủ chống sương mù hoặc giai đoạn khử sương mù, theo quy trình của khách hàng. |
|
8 |
Lò sấy IR / khí nóng |
Lò hồng ngoại hoặc khí nóng — lên đến 220 °C — để sấy khô bằng nhiệt hoặc làm nóng trước. |
|
9 |
Làm mát |
Phần làm mát đã lọc đưa các bộ phận về nhiệt độ xử lý. |
|
10 |
Dỡ hàng & kiểm tra |
Các bộ phận ra khỏi vỏ để dỡ hàng và kiểm tra chất lượng trên dây chuyền. |
|
Lưu ý Chuỗi trên là cấu hình tham khảo. CoatTech thiết kế luồng quy trình cuối cùng cùng với khách hàng và nhà cung cấp lớp phủ, dựa trên vật liệu bộ phận (PC / PMMA / kính), TDS lớp phủ và thời gian chu kỳ yêu cầu. |
04 Thông số kỹ thuật tham khảo
Các giá trị dưới đây là cấu hình tham khảo. Mọi thông số đều được thiết kế theo đơn đặt hàng.
|
Thông số |
Thông số kỹ thuật |
|
Thông lượng |
60 chiếc / giờ (≈ 60 giây mỗi chiếc) — cao hơn theo yêu cầu |
|
Phôi |
Các bộ phận quang học ô tô: thấu kính đèn pha, bộ phản xạ, nắp đèn, chi tiết trang trí quang học |
|
Chất nền |
PC, PMMA, kính, ABS — gá được thiết kế theo hình dạng bộ phận |
|
Vỏ phòng sạch |
15.000 × 12.000 × 5.000 mm (D × R × C) — có thể cấu hình |
|
Robot sơn |
1–2 × robot 6 trục, lớp tải trọng 120–200 kg, bộ phun sương + cung cấp sơn |
|
Băng tải |
Băng tải treo trần hoặc băng tải ray sàn, dẫn động VFD, 0,5–5 m/phút |
|
Cung cấp & lọc khí |
Bộ lọc sơ bộ (G4) + bộ lọc túi (F7/F9) + HEPA H13/H14 tùy chọn; cấp tầng 0,3–0,5 m/s |
|
Mô hình luồng khí |
Luồng xuống hoặc luồng ngang, áp suất dương, khí hồi qua lưới bên hông |
|
Hầm sấy UV |
Đèn thủy ngân hoặc LED UV; chiều dài và công suất đèn được tính toán theo tốc độ dây chuyền và TDS lớp phủ |
|
Lò sấy nhiệt |
Hồng ngoại hoặc khí nóng, từ môi trường xung quanh đến 220 °C, điều khiển theo vùng |
|
Hệ thống hút & môi trường |
Hệ thống hút sương sơn, lọc khí thải, mô-đun thu hồi nhiệt tùy chọn |
|
Hệ thống điều khiển |
Màn hình cảm ứng PLC + HMI, quản lý công thức, nhật ký cảnh báo, điều khiển tiết kiệm năng lượng VFD thông minh |
|
Nguồn điện |
380 V / 50 Hz / 3 pha (có sẵn 220 V và các tiêu chuẩn địa phương khác) |
|
Tuân thủ |
CE; cấu hình tuân thủ ATEX có sẵn theo yêu cầu (Khu vực 1 / Khu vực 2) |
|
Lắp đặt |
Các phần lắp trên khung mô-đun; giám sát và vận hành tại chỗ có sẵn |
05 Phạm vi cung cấp
Giới hạn rõ ràng giúp giữ dự án trong ngân sách và tránh cung cấp trùng lặp. Phạm vi được thỏa thuận theo từng trường hợp.
|
Phạm vi |
Mô tả |
|
CoatTech cung cấp |
Robot sơn và bộ phun sơn; hệ thống băng tải; buồng sơn và vỏ phòng sạch; cung cấp khí, lọc và hút; hầm sấy UV; lò sấy IR / khí nóng; các phần làm mát và làm khô nhanh; hệ thống điều khiển PLC và cáp; giám sát lắp đặt, vận hành và đào tạo người vận hành. |
|
Mô-đun tùy chọn |
Buồng khử bọt chân không; mô-đun chống sương mù / khử sương mù; phòng trộn sơn; trạm tiền xử lý với rèm nhựa PVC; hệ thống thu hồi nhiệt; robot thứ hai; làm sạch gá tự động; kiểm tra bằng thị giác. |
|
Người mua thường cung cấp |
Bộ xử lý không khí (CTA / AHU) và nước lạnh hoặc nước nóng; nguồn khí nén; bộ bể và bơm nước; bảng điện hạ thế (TGBT) và cáp nguồn chính cho dây chuyền; công trình dân dụng và sàn; vật liệu sơn phủ và dung môi; gá bộ phận (hoặc thiết kế gá của CoatTech theo yêu cầu). |
06 Phòng sạch & Xử lý không khí
Chất lượng hoàn thiện trên các bộ phận quang học được quyết định bởi không khí, không phải bởi súng phun. Vỏ OPT-Line là một phòng sạch áp suất dương được xây dựng từ các tấm sandwich cách nhiệt với bề mặt bên trong phẳng, các mối nối kín và chiếu sáng đạt tiêu chuẩn phòng sạch. Khí cấp đi vào qua một khoang trần được lọc, di chuyển như một màn sương mỏng qua các bộ phận và hồi về qua các lưới bên hông thấp — mang theo sơn thừa và các hạt ra khỏi lớp sơn ướt thay vì đi ngang qua nó.
· Giai đoạn 1 — Lọc sơ bộ (G4) bảo vệ các giai đoạn tiếp theo và kéo dài tuổi thọ bộ lọc.
· Giai đoạn 2 — Bộ lọc túi hoặc túi khí (F7 / F9) loại bỏ các hạt mịn.
· Giai đoạn 3 — Bộ lọc đầu cuối HEPA H13 / H14 khi yêu cầu độ sạch theo tiêu chuẩn ISO.
· Giai đoạn 4 — Lọc sương sơn và khí thải, với giai đoạn carbon tùy chọn để kiểm soát VOC.
|
Cấp độ phòng sạch Cấp độ ISO, nhiệt độ, độ ẩm tương đối, giá trị áp suất dương và tốc độ thay đổi không khí được chỉ định bởi khách hàng hoặc được xác định cùng nhau trong quá trình thiết kế. Mục tiêu điển hình cho lớp phủ quang học là ISO 7–8, 23 ± 2 °C và 50 ± 5 % RH — CoatTech tính toán khả năng lọc, công suất quạt và hệ thống ống dẫn theo các giá trị đã thỏa thuận. |
07 Ứng dụng
|
Chiếu sáng ô tô Thấu kính đèn pha, vỏ bộ phản xạ, nắp đèn, ống dẫn sáng. |
Chi tiết trang trí nội thất quang học Chi tiết trang trí trang trí có độ bóng cao, nắp màn hình, thấu kính dụng cụ. |
Các bộ phận nhựa Các bộ phận PC / PMMA / ABS yêu cầu lớp phủ cứng hoặc lớp phủ trong có thể sấy bằng UV. |
08 Tại sao chọn CoatTech
CoatTech Intelligent Equipment (Guangzhou) Co., Ltd. thiết kế và sản xuất buồng phun tùy chỉnh và dây chuyền sơn tự động từ cơ sở của mình ở Quảng Đông. Chúng tôi làm nhiều hơn là chỉ chế tạo thiết bị — chúng tôi loại bỏ các nút thắt cổ chai trong sản xuất: thời gian ngừng hoạt động, chi phí năng lượng và khuyết tật hoàn thiện.
|
Điểm mạnh |
Ý nghĩa đối với dự án của bạn |
|
Thiết kế tùy chỉnh |
Từ bản phác thảo hoặc yêu cầu báo giá 30 điểm đến một giải pháp mô-đun, phù hợp với ngân sách — buồng sơn, lò sấy, băng tải và robot được chế tạo theo bộ phận, không phải từ danh mục. |
|
Xuất khẩu đã được chứng minh |
Các dự án đã bàn giao tại Châu Âu, Nga, Trung Đông, Châu Phi và Châu Á — bao gồm chương trình 4 bộ buồng phun tùy chỉnh tại Nga và một buồng sơn có thể thu vào kích thước 15 × 7 × 6 m cho một nhà sản xuất kết cấu thép Châu Âu. |
|
Khả năng xử lý bộ phận lớn |
Buồng sơn kín hoàn toàn cho các bồn máy biến áp nặng 50 tấn, 9,8 m tại Jubail, Ả Rập Xê Út — kinh nghiệm công nghiệp nặng được áp dụng cho công việc quang học đòi hỏi dung sai chặt chẽ. |
|
Hiệu quả năng lượng |
Điều khiển tiết kiệm năng lượng VFD thông minh và thu hồi nhiệt tấm luồng ngang EcoSmart giảm chi phí vận hành trong mỗi ca. |
|
Linh hoạt thương mại |
Chấp nhận thư tín dụng không thể hủy ngang cho buồng sơn và dây chuyền sơn phủ vận chuyển đến Châu Phi; vận chuyển FOB từ nhà máy Trung Quốc của chúng tôi trên toàn thế giới. |
|
Hỗ trợ |
Giám sát lắp đặt, vận hành, đào tạo người vận hành và cung cấp vật tư tiêu hao lọc trong suốt vòng đời của dây chuyền. |
09 Câu hỏi thường gặp
H Dây chuyền có xử lý được bộ phận và gá của chúng tôi không?
T Có. Đường đi robot, bước băng tải và khoảng hở buồng sơn được thiết kế theo bản vẽ bộ phận và thiết kế gá của bạn. Chia sẻ hình dạng bộ phận, trọng lượng và số lượng mỗi giá đỡ và chúng tôi sẽ tính toán kích thước dây chuyền.
H "60 chiếc/giờ" giả định điều gì?
T Thời gian chu kỳ khoảng 60 giây mỗi chiếc. Chúng tôi xác nhận xem đây là mỗi chiếc đơn lẻ hay mỗi giá đỡ, sau đó tính toán số lượng robot, tốc độ băng tải và chiều dài sấy khô để phù hợp.
H Bạn có cung cấp hầm UV không?
T Có, dưới dạng một mô-đun tích hợp — đèn thủy ngân hoặc LED UV — với giao diện cơ khí, hệ thống hút và các khóa liên động được thiết kế tích hợp vào dây chuyền. Thông số kỹ thuật đèn tuân theo TDS lớp phủ của bạn.
H Dây chuyền có chứng nhận ATEX không?
T Máy tiêu chuẩn là CE. Cấu hình tuân thủ ATEX — động cơ Ex, chiếu sáng Ex, phát hiện khí gas, làm sạch và tài liệu — được thiết kế theo yêu cầu cho các khu vực Khu vực 1 / Khu vực 2.
H Bạn có thể đạt được cấp độ phòng sạch nào?
T Điều đó phụ thuộc vào cấp độ ISO, tốc độ thay đổi không khí và lượng không khí bổ sung đã thỏa thuận. Chúng tôi cung cấp vỏ, hệ thống lọc, khoang trần và ống dẫn; cấp độ, nhiệt độ, độ ẩm và áp suất được chỉ định trong quá trình thiết kế.
H Chúng tôi có cần mua bộ xử lý không khí từ bạn không?
T Không nhất thiết. Nhiều khách hàng tự cung cấp CTA / AHU, máy nén và bảng điện của họ. Chúng tôi xác định lượng không khí, áp suất và bộ lọc cần thiết và cung cấp dữ liệu giao diện.
H Thời gian giao hàng là bao lâu?
T Thời gian chờ phụ thuộc vào cấu hình — thường là vài tháng cho một dây chuyền tùy chỉnh bao gồm thiết kế, sản xuất, thử nghiệm tại nhà máy và vận chuyển. Chúng tôi xác nhận lịch trình với báo giá.
10 Yêu cầu báo giá
Gửi cho chúng tôi bản vẽ hoặc bản phác thảo bộ phận của bạn, công suất mục tiêu, hệ thống sơn phủ và không gian sàn có sẵn. Đội ngũ kỹ thuật của chúng tôi sẽ cung cấp sơ đồ quy trình, bảng thông số kỹ thuật và báo giá ngân sách — thường trong vòng vài ngày làm việc.
|
Thông tin hữu ích Chúng tôi chấp nhận yêu cầu bằng tiếng Anh, Pháp, Đức, Tây Ban Nha, Tiếng Nga và nhiều ngôn ngữ khác. Bản vẽ và bản phác thảo được chào đón — một sơ đồ bố trí sơ bộ thường đủ để chúng tôi bắt đầu thảo luận kỹ thuật. |
