Buồng sơn thuyền sợi carbon 12m

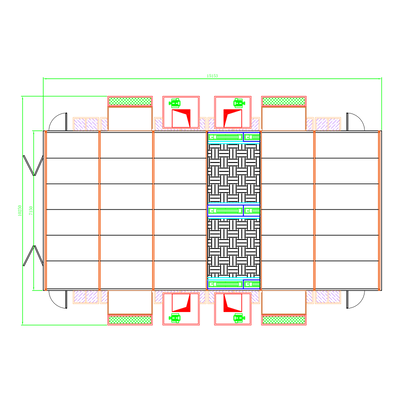

KT-PQ-III-PLUS là buồng phun và sấy được chế tạo cho thân, boong và các bộ phận thuyền sợi carbon dài 12m. Nó có thể chứa toàn bộ thân thuyền trên giá đỡ vận chuyển, cung cấp môi trường sạch, không bụi cho lớp sơn lót polyurethane hai thành phần, lớp phủ trên cùng và lớp phủ bóng, sau đó sấy khô lớp hoàn thiện ở 60°C. Với không gian làm việc bên trong 15.000 × 7.000 × 4.000 mm, nó có thể chứa thân thuyền dài 12m với không gian cho người vận hành ở cả hai bên.

Thông số kỹ thuật chính

Tại sao thuyền composite cần buồng sơn được thiết kế riêng

Thân thuyền sợi carbon không được sơn để che giấu. Trên hầu hết các thuyền hiện đại, sợi là lớp hoàn thiện, hoặc lớp phủ bóng trong suốt trên đó. Điều đó thay đổi những gì buồng sơn phải làm.

· Chất lượng bề mặt là sản phẩm. Bụi, sợi lông hoặc sơn thừa bám vào lớp phủ bóng ướt không thể đánh bóng mà không làm mất độ bóng. Lọc F5 toàn trần và luồng xuống 0,30 m/s giữ cho không khí sạch trên toàn bộ không gian làm việc.

· Phôi dài, không cao. Thân thuyền dài 12m trên giá đỡ cao 2m nhưng cần chiều dài thông thủy 15m. Luồng xuống bên với bộ lọc khí bên nâng cao cung cấp vận tốc cần thiết mà không cần đào hố sàn — tiết kiệm đáng kể chi phí xây dựng.

· Nhiệt độ sấy có giới hạn. Hệ thống nhựa Prepreg có nhiệt độ chuyển thủy tinh. Sấy trên nhiệt độ đó sẽ làm biến dạng thân thuyền. Bốn vùng độc lập cho phép bạn sấy một bộ phận nhỏ mà không cần làm nóng toàn bộ buồng, và mọi điểm đặt đều có thể điều chỉnh được.

· Sơn polyurethane hai thành phần nhạy cảm với độ ẩm. Chất làm cứng của nó phản ứng với nước và giải phóng CO₂, gây ra hiện tượng mờ và lỗ kim. Nơi buồng sơn đứng trong nhà kho ven biển ẩm ướt, khử ẩm quan trọng không kém gì làm mát.

· Người vận hành phải tiếp cận hai bên thân thuyền và phần mũi thuyền. Hai xe đẩy 3D khí nén trên ray tường bên đặt người vận hành vào đúng vị trí khó tiếp cận nhất, không cần thang bên trong buồng.

Luồng khí và xử lý khí

Bốn tủ cấp khí và bốn tủ thải khí phục vụ buồng sơn, mỗi bộ cho mỗi vùng. Mỗi tủ cấp khí sử dụng hai quạt ly tâm cánh quạt kép hướng vào trong (BTAE-450H, mỗi quạt 4 kW) và mỗi tủ thải khí sử dụng một quạt cánh quạt kép (BTAE-560H, 11 kW). Mỗi động cơ chạy bằng biến tần ABB riêng, do đó có thể điều chỉnh lưu lượng khí theo công việc đang thực hiện thay vì chạy hết công suất cả ngày.

Một van điều chỉnh điện tử Belimo chuyển đổi buồng sơn giữa chế độ phun và sấy. Ở chế độ phun, buồng sơn hoạt động bằng 100% khí tươi, như yêu cầu. Ở chế độ sấy, nó tuần hoàn tới 70% không khí, đây là lý do tại sao hệ thống sưởi hoàn toàn bằng điện lại khả thi ở quy mô này: bộ phận sưởi chỉ cần nâng nhiệt độ không khí tuần hoàn thêm vài độ thay vì làm nóng 112.000 m³/h khí tươi từ môi trường xung quanh mỗi phút.

Sưởi ấm

Hệ thống sưởi hoàn toàn bằng điện — không có gas, không có dầu diesel. Mỗi trong bốn bộ phận có 21 ống sưởi bằng thép không gỉ 3 kW, cho công suất 66 kW mỗi vùng và 264 kW lắp đặt. PLC chỉ cấp điện cho các vùng bạn chọn, vì vậy có thể sấy một bộ phận mà không cần làm nóng toàn bộ buồng. Từ 20°C, buồng sơn đạt 60°C trong 10 đến 15 phút và giữ ở đó trong 30 đến 45 phút theo yêu cầu của lớp phủ.

Lọc và kiểm soát VOC

Khí nạp đi qua bộ lọc túi G4 và sau đó là vật liệu lọc trần F5 toàn bộ chiều sâu. Khí thải đi qua hai giai đoạn lọc chống sơn sợi thủy tinh — giai đoạn đầu ở bộ lọc khí bên, giai đoạn thứ hai ở đáy tủ thải khí — và sau đó là một lớp than hoạt tính dạng tổ ong (100 × 100 × 100 mm, chỉ số i-ốt ≥ 650) hấp thụ benzen và xylen trước khi không khí thoát ra ngoài tòa nhà. Lượng than thay thế hàng năm khoảng 12,2 m³ trên bốn bộ phận.

Chiếu sáng

188 ống LED T8 18 W được đặt trong hộp đèn IP65: ba hàng trần (108 ống) và hai hàng tường bên (80 ống) trên cả hai tường dài. Công suất chiếu sáng vượt quá 1.000 lux với chỉ số hoàn màu 90 trở lên ở 5.000–6.000 K. Các hàng tường bên giúp nhìn rõ các cạnh dưới của thân thuyền và phần mũi thuyền — những khu vực mà ánh sáng trần đơn thuần luôn để lại bóng tối.

Điều khiển và an toàn

PLC với màn hình cảm ứng chạy các chương trình phun, bay hơi và sấy cài sẵn, tất cả đều có thể điều chỉnh được. Động cơ được bảo vệ bằng biến tần ABB; dây điện trong các khu vực nguy hiểm chạy trong ống thép đến hộp nối Ex; toàn bộ hệ thống được nối đất đẳng thế duy nhất không quá 4 Ω. Động cơ và đèn chống cháy nổ được lắp đặt trong các khu vực nguy hiểm. Hệ thống chữa cháy bằng bình HFC-227ea loại tủ, ba bình 150 L chứa 387 kg chất chữa cháy, với đầu báo khói và nhiệt Ex.

Các hạng mục tùy chọn

Câu hỏi thường gặp

 Kêu gọi hành động

Nhận giá tốt nhất

Gửi cho chúng tôi kích thước phôi, trọng lượng, thông số kỹ thuật lớp phủ và diện tích sàn có sẵn của bạn. Đội ngũ kỹ sư của chúng tôi sẽ tính toán kích thước buồng sơn và gửi lại đề xuất cấu hình.
