OPT-Line ISO 7 — Dây chuyền sơn robot phòng sạch Đối với bộ phận quang học ô tô · Lớp phủ cứng + Chống sương mù + Bảo dưỡng bằng đèn LED UV · Bao vây phòng sạch ISO 7 |
|
SẠCH SẼ ISO 7 |
DUNG TÍCH 60 → 300 chiếc / giờ |
BAO VÂY 15×12×5m |
SỰ TUÂN THỦ CE · ATEX |
01Tổng quan về sản phẩm
OPT-Line ISO 7 là dây chuyền phủ robot được chế tạo dành riêng cho các bộ phận quang học của ô tô - thấu kính đèn pha, thấu kính đèn hậu, gương phản xạ và vỏ đèn trong PC hoặc PMMA. Nó kết hợp một robot sơn sáu trục, một băng tải trên cao, một phòng sạch áp suất dương với bộ lọc nhiều giai đoạn, một đường hầm xử lý bằng tia cực tím LED và một lò sấy điện vào một dây chuyền sản xuất được điều khiển bằng PLC.
Bề mặt quang học trừng phạt những sai lầm. Một hạt 0,5 micron duy nhất rơi xuống lớp phủ ướt sẽ trở thành một khuyết tật có thể nhìn thấy được sau khi xử lý — và trên thấu kính đèn pha, đó là bộ phận bị loại bỏ. OPT-Line được thiết kế xoay quanh thực tế đó: không khí sạch đi vào, luồng không khí phân lớp ổn định qua bộ phận, đường đi của robot có thể lặp lại và quá trình xử lý có kiểm soát, do đó mọi bộ phận rời khỏi dây chuyền đều đáp ứng cùng một tiêu chuẩn hoàn thiện.

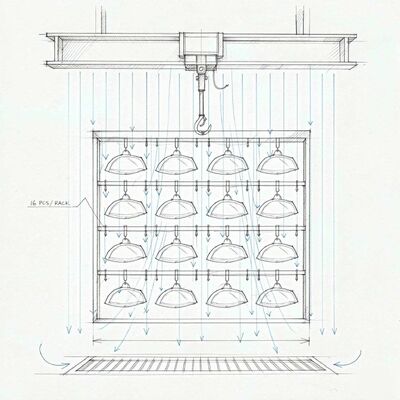

Hình 1 - Bộ phận phủ phòng sạch, dạng cắt: Cung cấp không khí theo tầng được lọc HEPA từ khoang trần, băng tải phía trên có giá treo, phun robot bên trong, hồi không khí ở mức sàn.
02"ISO 7" thực sự có nghĩa là gì
ISO 7 là cấp độ sạch được xác định theo tiêu chuẩn quốc tế ISO 14644-1. Nói một cách dễ hiểu: không quá 352.000 hạt có kích thước từ 0,5 micron trở lên trên một mét khối không khí. Trong quy ước đặt tên cũ hơn, nó được gọi là phòng sạch “Cấp 10.000”. Số ISO càng nhỏ thì phòng càng sạch.
Mỗi bước giảm số ISO có nghĩa là số hạt được phép ít hơn mười lần:
|
Lớp ISO |
≥0,5 µm hạt / m³ |
Tên cũ hơn |
Ứng dụng điển hình |
|
ISO 5 |
3.520 |
Lớp 100 |
Chất bán dẫn, chiết rót vô trùng |
|
ISO 6 |
35.200 |
Lớp 1.000 |
Quang học chính xác, thiết bị y tế |
|
ISO 7 |
352.000 |
Lớp 10.000 |
Dược phẩm, y tế, lớp phủ chính xác ← dòng này |
|
ISO 8 |
3.520.000 |
Lớp 100.000 |
Khu vực sạch công nghiệp tổng hợp |
|
ISO 9 |
35.200.000 |
— |
Phòng máy lạnh thông thường |
|
Tại sao 0,5 micron lại quan trọng Một sợi tóc của con người dày khoảng 50 micron - lớn hơn một trăm lần so với kích thước hạt ISO 7 kiểm soát. Những hạt này mắt thường không thể nhìn thấy được, tuy nhiên trên lớp phủ quang học ướt, mỗi hạt sẽ trở thành một điểm sáng có thể nhìn thấy được sau khi đóng rắn. Đó là lý do tại sao dây chuyền phủ quang học hoạt động theo tiêu chuẩn ISO 7 thay vì tiêu chuẩn công nghiệp chung. |
03Bốn điều kiện tạo nên một căn phòng đạt tiêu chuẩn ISO 7
Lắp một bộ lọc không làm nên một căn phòng đạt ISO 7. Phải đáp ứng cả bốn điều kiện cùng nhau:
|
1 · Lọc đầu cuối HEPA Bộ lọc trước G4 bảo vệ các giai đoạn tiếp theo, bộ lọc túi F7/F9 loại bỏ các hạt mịn và bộ lọc đầu cuối HEPA H13/H14 trong hệ thống trần thông gió loại bỏ 99,95% hoặc nhiều hơn các hạt còn lại trước khi không khí đến được bộ phận. |
2 · Tỷ lệ thay đổi không khí cao ISO 7 thường yêu cầu 30 đến 60 lần thay đổi không khí mỗi giờ. Độ pha loãng liên tục là yếu tố giúp giảm số lượng hạt trong khi dây chuyền đang chạy - một đơn vị phủ 900 m³ ở 40 ACH cần khoảng 36.000 m³/h không khí cung cấp. |
|
3 · Áp lực dương Vùng sạch được giữ ở áp suất cao hơn vùng xung quanh nên khi cửa mở, không khí sẽ tràn ra ngoài. Không khí bẩn không bao giờ có thể lọt vào. Áp suất được PLC theo dõi và báo động. |
4 · Kiểm soát con người và vật chất Người vận hành là nguồn hạt lớn nhất - một người đi bộ sẽ thải ra hàng chục nghìn mảnh da mỗi phút. Khóa khí (SAS), thảm dính, quần áo phòng sạch và phòng thay đồ (Vestiaires) không phải là những phụ kiện bổ sung tùy chọn; chúng là một phần của sự phân loại. |
04Trạm xử lý
Các trạm được cấu hình theo hệ thống lớp phủ và hình dạng bộ phận của khách hàng. Cấu hình tham khảo cho thấu kính đèn PC được hiển thị bên dưới.
|
# |
Ga tàu |
Chức năng |
|
1 |
Đang tải và cố định |
Ống kính được đặt lên giá ở mức sàn; 16 chiếc mỗi giá theo tiêu chuẩn. |
|
2 |
Tiền xử lý/khử bụi |
Thổi khí ion hóa loại bỏ các hạt trước khi phủ. |
|
3 |
Lớp phủ cứng robot |
Robot sáu trục áp dụng lớp phủ cứng có thể chữa được bằng tia cực tím bên trong buồng lọc. |
|
4 |
Tắt đèn flash |
Kiểm soát việc dừng dưới luồng không khí sạch, được lọc trước khi đóng rắn. |
|
5 |
LED UV chữa |
Đường hầm LED UV xử lý lớp sơn cứng trong vài giây ở nhiệt độ bề mặt thấp. |
|
6 |
Lớp phủ chống sương mù |
Ứng dụng lớp phủ chống sương mù 1K bằng robot hoặc thủ công. |
|
7 |
Lò sấy điện |
Lò nướng điện có điều khiển nhiệt độ vùng để xử lý nhiệt hoặc làm nóng trước. |
|
8 |
làm mát |
Phần làm mát được lọc đưa các bộ phận đến nhiệt độ xử lý. |
|
9 |
Dỡ hàng & kiểm tra |
Các bộ phận thoát ra khỏi vỏ để dỡ hàng và kiểm tra chất lượng nội tuyến. |
|
Phun robot - robot sáu trục phủ lớp phủ lên giá treo ống kính. |
Bảo dưỡng nội tuyến - Đường hầm LED UV, sau đó là lò bảo dưỡng bằng điện. |
Giá băng tải trên cao - 16 ống kính trên mỗi giá dưới không khí sạch tầng. |
05Thông số kỹ thuật tham khảo
Mọi thông số dưới đây đều được thiết kế theo yêu cầu.
|
tham số |
Đặc điểm kỹ thuật |
|
Phôi |
Thấu kính đèn pha / đèn hậu ô tô, chóa phản quang, vỏ đèn |
|
chất nền |
PC, PMMA — cắt ghép được thiết kế theo hình học chi tiết |
|
Tải giá |
16 chiếc mỗi giá (có thể sửa đổi) |
|
Dung tích |
Đường cơ sở 60 chiếc/giờ, có thể mở rộng lên 300 chiếc/giờ |
|
Lớp phòng sạch |
ISO 7 (ISO 14644-1) trong vùng phủ |
|
Bao vây phòng sạch |
15.000 × 12.000 × 5.000 mm (L × W × H) - có thể định cấu hình |
|
Lọc |
Bộ lọc trước G4 + Bộ lọc túi F7/F9 + Bộ lọc đầu cuối HEPA H13/H14 |
|
Thay đổi không khí |
30–60 ACH, được thiết kế theo loại và thể tích phòng đã thỏa thuận |
|
Mô hình luồng không khí |
Gió thổi xuống theo phương thẳng đứng, áp suất dương, gió hồi ở mức sàn |
|
Robot vẽ tranh |
1–2 × robot sáu trục, loại tải trọng 120–200 kg, gói phun và cung cấp sơn |
|
băng tải |
Băng tải trên cao hoặc băng tải ray sàn, dẫn động VFD |
|
Chữa tia cực tím |
Đường hầm LED UV, có kích thước phù hợp với lớp phủ TDS và tốc độ đường truyền |
|
Chữa nhiệt |
Lò nướng điện có điều khiển vùng, nhiệt độ môi trường đến 220 ° C |
|
Tiết kiệm năng lượng |
Hệ thống điều khiển VFD thông minh; Thu hồi nhiệt dạng tấm ngang dòng EcoSmart |
|
Điều khiển |
PLC + HMI, quản lý công thức, giám sát áp suất, nhật ký cảnh báo |
|
Nguồn điện |
380 V / 50 Hz / 3 pha (có sẵn các tiêu chuẩn địa phương khác) |
|
Sự tuân thủ |
CE; Cấu hình tuân thủ ATEX có sẵn theo yêu cầu (Vùng 1 / Vùng 2) |
06Tại sao nên chọn CoatTech cho Dây chuyền sơn phủ ISO 7
|
Xử lý không khí là sản phẩm cốt lõi của chúng tôi Bộ xử lý không khí phục vụ buồng phun - lọc, cung cấp tầng, kiểm soát nhiệt độ và độ ẩm, thu hồi khí thải và nhiệt - là thiết bị tiêu chuẩn mà chúng tôi sản xuất, không phải là thiết bị bổ sung theo hợp đồng phụ. Đối với thiết bị phủ 900 m³, đây là thang đo đã được chứng minh rõ ràng đối với chúng tôi. |
Trung thực về phạm vi Thế mạnh của chúng tôi là dây chuyền sơn và hệ thống không khí phục vụ nó. Hệ thống HVAC trung tâm cho toàn nhà máy là một lĩnh vực khác và chúng tôi sẽ nói như vậy thay vì hứa hẹn quá nhiều. Trường hợp chúng tôi không phải là nhà cung cấp phù hợp, chúng tôi sẽ nói rõ ràng. |
|
Các dự án công nghiệp nặng đã được chứng minh Buồng phun kín hoàn toàn cho bồn biến áp 50 tấn, 9,8 m ở Jubail, Ả Rập Saudi; gian hàng có thể thu vào 15 × 7 × 6 m dành cho nhà sản xuất kết cấu thép Châu Âu; một chương trình tùy chỉnh bốn đơn vị ở Nga. |
Hiệu quả năng lượng được xây dựng trong Điều khiển tiết kiệm năng lượng VFD thông minh và thu hồi nhiệt tấm dòng chảy ngang EcoSmart giúp giảm tải không khí trong lành — đây là chi phí vận hành lớn nhất trên dây chuyền phủ 100% không khí trong lành. |
07Câu hỏi thường gặp
Q ISO 7 có thực sự cần thiết cho ống kính đèn không?
Đ: Có, đối với các bộ phận quang học - đó là tiêu chuẩn của ngành. Một hạt không nhìn thấy được bằng mắt sẽ trở thành một khiếm khuyết có thể nhìn thấy được sau khi lớp phủ đóng rắn và trên thấu kính có nghĩa là bộ phận bị loại bỏ.
Q Bạn có thể cung cấp toàn bộ phòng sạch hay chỉ bộ phận phủ?
A Chúng tôi cung cấp dây chuyền sơn, vỏ bọc phòng sạch và hệ thống xử lý không khí phục vụ cho dây chuyền đó. Hệ thống HVAC phòng sạch trung tâm trên toàn nhà máy - pin AHU trung tâm, nhà máy làm lạnh và BMS trên toàn tòa nhà - thường được xử lý bởi một nhà thầu HVAC phòng sạch chuyên dụng.
Q Thiết bị 15 × 12 × 5 m cần bao nhiêu không khí?
A Đơn vị có diện tích khoảng 900 m³. Với tốc độ thay đổi không khí 40 lần/giờ, lượng không khí cấp vào khoảng 36.000 m³/giờ.
Q Dây chuyền có thể tăng từ 60 lên 300 chiếc/giờ không?
Đ: Có, nhưng cách bố trí phải được quyết định từ trước - bước giá đỡ, tốc độ băng tải và chiều dài xử lý đều tùy theo công suất và việc thay đổi chúng sau đó sẽ tốn kém.
Q Dây chuyền có được chứng nhận ATEX không?
Một máy tiêu chuẩn là CE. Cấu hình tuân thủ ATEX — Động cơ Ex, đèn chiếu sáng Ex, phát hiện khí, thanh lọc và tài liệu đầy đủ — được thiết kế theo yêu cầu cho các khu vực Vùng 1 / Vùng 2.
Q Bạn có cung cấp vật liệu phủ không?
A Không. TDS lớp phủ được cung cấp bởi bạn hoặc nhà cung cấp sơn của bạn và chúng tôi định cỡ đường hầm UV và lò nung theo nó.
08Yêu cầu một đề xuất
Gửi cho chúng tôi bản vẽ hoặc phác thảo chi tiết của bạn, công suất mục tiêu, hệ thống sơn và diện tích sàn sẵn có. Nhóm kỹ thuật của chúng tôi sẽ gửi lại bố cục quy trình, bảng thông số kỹ thuật và báo giá ngân sách - thông thường trong vòng vài ngày làm việc.
